Modelagem de armaduras no BIM: do projeto ao orçamento 5D

A armadura modelada não é apenas uma representação mais bonita do projeto. Ela transforma barras, dobras, ancoragens, emendas e conjuntos de montagem em informação estruturada, consultável e vinculada às peças de concreto. A partir daí, o projeto deixa de ser apenas um conjunto de desenhos e passa a funcionar como uma base de dados construtiva para projetar, revisar, quantificar, planejar e executar.

Ideia central. O ganho decisivo não está em trocar o desenho 2D por uma imagem 3D. Está em fazer com que a geometria efetivamente projetada seja a mesma informação usada nas vistas, nas tabelas, no orçamento e, quando o fluxo estiver integrado, no planejamento da obra.

1. Do traço simbólico ao objeto construtivo

Em um detalhamento convencional, uma barra pode aparecer como linha, símbolo, chamada e texto. Esses recursos continuam indispensáveis, mas cada representação precisa ser interpretada e conferida pelo leitor. Já em um modelo BIM de armaduras, o vergalhão passa a existir como objeto: possui diâmetro, classe do aço, forma, comprimento, ganchos, dobras, posição, quantidade, espaçamento, hospedeiro e demais parâmetros definidos pelo fluxo de projeto.

Essa diferença muda a natureza da informação. Uma linha desenhada pode sugerir que a barra cabe; uma barra modelada precisa ocupar uma posição real dentro do concreto. Uma anotação pode informar um comprimento; a geometria do objeto permite calcular o desenvolvimento efetivo da barra. Uma prancha pode mostrar um detalhe; o modelo pode gerar diferentes vistas e tabelas a partir da mesma origem.

No Revit, por exemplo, elementos de armadura podem ser numerados e agrupados por semelhança de tipo, dimensão, material e forma, permitindo sua correspondência em tabelas e identificadores. O próprio ambiente também admite tabelas de armaduras e detalhes de dobramento. Isso evidencia uma característica essencial do BIM: a documentação pode ser derivada dos objetos modelados, em vez de ser reescrita separadamente (AUTODESK, 2020; AUTODESK, 2024).

‍2. Visualização que melhora a decisão de projeto

2.1 Ver o que o desenho exige imaginar

A leitura de armaduras complexas exige a composição mental de plantas, cortes, elevações, detalhes e notas. Engenheiros experientes fazem isso com rapidez, mas ainda assim a comunicação depende de interpretação. A visualização tridimensional reduz essa distância: mostra em uma única leitura a posição relativa das barras, a sequência das camadas, os cruzamentos, os arranques, as ancoragens e a relação com a geometria do elemento de concreto.

Esse benefício cresce justamente onde o detalhamento é mais difícil: blocos de coroamento, nós viga-pilar, pilares de seção composta, regiões de mudança de seção, consolos, elementos com várias camadas e encontros entre fundações, arranques e superestrutura. Um estudo de campo com armadores no terminal T2 do Aeroporto de Oslo registrou que os modelos foram considerados especialmente úteis em montagens complexas, pois podiam ser ampliados, girados e usados para compreender a sequência de montagem com mais facilidade (MERSCHBROCK; NORDAHL-ROLFSEN, 2016).

2.2 Construtibilidade e detecção de conflitos

Quando as barras ocupam seu espaço real, o modelo permite examinar situações que o 2D pode esconder: congestionamentos, falta de espaço para lançamento e adensamento do concreto, sobreposição de ganchos, interferência entre armaduras de peças diferentes, incompatibilidade com inserts e reservas, cobrimentos insuficientes e sequências de montagem inviáveis.

A detecção de interferências não deve ser entendida apenas como uma função automática do software. O maior valor está na possibilidade de navegar, isolar conjuntos, aplicar transparências, criar cortes instantâneos e discutir alternativas antes que o aço chegue à obra. A visualização vira instrumento de engenharia, de coordenação e de comunicação.

2.3 Vistas e pranchas com uma origem comum

Plantas, cortes, elevações, detalhes, etiquetas e tabelas podem ser produzidos a partir dos mesmos objetos. Isso não elimina a necessidade de composição gráfica nem o julgamento do projetista. Elimina, porém, uma parcela importante das divergências criadas quando o desenho e a lista de barras são mantidos como documentos independentes.

3. Quantitativos baseados na geometria efetivamente modelada

A vantagem mais tangível para a dimensão 5D é a possibilidade de extrair quantitativos diretamente dos objetos de armadura. Em vez de multiplicar comprimentos nominais lidos em pranchas e complementar o levantamento com coeficientes genéricos, o modelo pode contabilizar cada conjunto segundo sua forma e seus parâmetros.

O comprimento útil para orçamento não é apenas a distância reta entre dois pontos. Dependendo do padrão de modelagem e da ferramenta, entram no desenvolvimento da barra segmentos inclinados, ganchos, ancoragens, dobras, transpasse, esperas, emendas e comprimentos adicionais necessários à montagem. A Autodesk esclarece que o campo de comprimento da barra é calculado com base no comprimento real e disponibiliza procedimentos para totalização em tabelas de armaduras (AUTODESK, 2025; AUTODESK, 2024).

Uma diferença essencial. O modelo não torna o quantitativo correto por decreto. Ele torna o quantitativo auditável. Se uma barra necessária não foi modelada, ela não será contada; se a regra de comprimento estiver incorreta, o erro será reproduzido com eficiência. A qualidade do 5D depende do conteúdo e da governança do modelo.

3.1 O que um quantitativo de armaduras pode preservar

Síntese elaborada a partir dos fluxos de documentação e quantitativos do Revit e do OF Estrutural.

3.2 O custo de omitir a geometria real

Uma pesquisa publicada em 2025 comparou levantamentos de concreto, fôrmas e barras de aço obtidos por CAD e BIM em um edifício residencial. No caso das armaduras, o levantamento CAD original totalizava 617,88 toneladas, enquanto o levantamento BIM alcançou 679,81 toneladas: diferença de 61,93 toneladas, ou 10,02%. Entre as causas identificadas estavam a omissão de emendas, ganchos e barras necessárias à construção. No caso estudado, a diferença associada ao aço representou aproximadamente US$ 71.963 em materiais (SAAVEDRA; MELÉNDEZ; GARCÉS, 2025).

O número não deve ser generalizado para todos os projetos. Ele demonstra, contudo, como pequenas simplificações geométricas podem se acumular. Quanto maior a quantidade de barras e a diversidade de formas, maior a necessidade de um critério de modelagem explícito para que o levantamento represente o que será efetivamente cortado, dobrado, transportado e montado.

4. A armadura modelada como base da dimensão 5D

No BIM 5D, os elementos do modelo são associados a informações de custo. Para armaduras, isso permite estruturar composições por massa, diâmetro, classe do aço, elemento, pavimento, fase, lote de fabricação ou pacote de contratação. O orçamento deixa de receber apenas um total global e passa a poder rastrear de onde cada quantidade veio.

A utilidade prática aparece em diferentes escalas: orçamento preliminar por etapa, orçamento executivo, cotações por bitola, mapas de compra, curvas de desembolso, comparação entre alternativas de detalhamento, conferência de medições e análise de impacto de revisões. Em fluxos integrados com OrçaBIM, os dados do projeto BIM no Revit podem se aproximar do orçamento, reduzindo a distância entre modelo, quantitativos e custos.

• Mais transparência: o quantitativo pode ser rastreado até o conjunto de barras e a peça estrutural correspondente.

• Mais velocidade nas revisões: novas tabelas podem refletir as alterações do modelo sem refazer todo o levantamento manual.

• Mais capacidade de comparação: alternativas de diâmetro, distribuição, emenda ou tipologia podem ser avaliadas também pelo impacto econômico.

• Melhor integração com suprimentos: listas por bitola, pavimento e lote apoiam compra, corte, dobra, entrega e controle de estoque.

Nesse fluxo, o OF Estrutural atua na etapa de detalhamento estrutural no Revit, apoiando a modelagem de fôrmas e armaduras como objetos nativos e conectando o projeto executivo a informações que podem alimentar quantitativos, orçamento, planejamento e gestão BIM.

5. A contribuição para a dimensão 4D

A dimensão 4D vincula o modelo ao tempo. Para as armaduras, esse vínculo pode ultrapassar a animação da obra e apoiar decisões concretas de produção: quando detalhar, quando comprar, quando fabricar, quando transportar e em que sequência montar cada conjunto.

Em um fluxo conectado ao Planejamento, essas informações ajudam a aproximar o modelo das atividades, etapas e lotes da obra.

Ao relacionar elementos do modelo às atividades do cronograma, torna-se possível organizar lotes por frente de serviço, pavimento, eixo, etapa de concretagem ou ciclo de produção. O planejamento pode visualizar a evolução da estrutura e identificar sobreposições, restrições de acesso, necessidade de pré-montagem e dependências entre armação, fôrma, inserts, instalações e concretagem. A Autodesk caracteriza o 4D como a ligação entre os elementos tridimensionais e informações de programação, permitindo visualizar sequências e acompanhar o progresso (AUTODESK, 2024; AUTODESK PLATFORM SERVICES, 2026).

5.1 Planejar a montagem, não apenas a data

A geometria das barras ajuda a discutir a sequência física de montagem: quais gaiolas podem ser pré-montadas, quais barras precisam entrar antes do fechamento de estribos, onde haverá restrição para vibrador, quais conjuntos devem ser entregues primeiro e quais regiões exigem inspeção adicional antes da concretagem.

No estudo do Aeroporto de Oslo, os armadores relataram que o modelo facilitava a localização dos materiais, a compreensão de detalhes e a definição da sequência de montagem. A evidência é qualitativa e vem de um caso específico, mas reforça uma ideia importante: o 4D das armaduras se torna mais útil quando o planejamento conversa com a realidade da montagem, e não apenas com barras coloridas em uma linha do tempo (MERSCHBROCK; NORDAHL-ROLFSEN, 2016).

6. Revisões de projeto: onde o modelo mostra seu valor

Projetos estruturais mudam. Uma dimensão de viga é alterada, um pilar muda de seção, uma fundação recebe outra geometria, uma abertura aparece na laje ou uma etapa de concretagem é revista. Em um processo fragmentado, cada mudança desencadeia uma cadeia de tarefas: corrigir desenhos, revisar cortes, conferir chamadas, recalcular listas e atualizar o orçamento.

Com armaduras modeladas e corretamente vinculadas aos seus hospedeiros, parte dessa cadeia pode ser atualizada a partir da mesma fonte. Restrições de cobrimento e referências geométricas podem ajudar as barras a acompanhar alterações do concreto, embora isso dependa de como as restrições foram criadas e de verificações posteriores. A própria documentação da Autodesk ressalta que barras interagem com elementos de concreto e outras barras por meio de restrições automáticas ou manuais (AUTODESK, 2024).

6.1 O que se ganha em uma modificação

• Identificação visual das regiões afetadas e dos conjuntos que precisam ser revistos.

• Regeneração de vistas e atualização de tabelas a partir dos objetos alterados.

• Comparação entre quantitativos de versões para medir acréscimos e supressões de aço.

• Reavaliação do impacto no cronograma, na fabricação e nos lotes já comprados.

• Rastreabilidade da decisão quando parâmetros, revisões e documentos são administrados em ambiente comum de dados.

6.2 O que ainda exige disciplina

Uma alteração geométrica não deve ser seguida por confiança cega na atualização automática. É necessário verificar cobrimentos, ancoragens, comprimentos mínimos, raios de dobra, interferências, numeração, grupos repetidos, etiquetas, vistas e tabelas. O fluxo do OF Estrutural prevê edição de armaduras modeladas, identificação de elementos semelhantes e atualização das repetições antes da geração das vistas, mantendo a decisão final sob responsabilidade do calculista.

‍7. Benefícios por tipo de elemento estrutural

7.1 Blocos, estacas e sapatas

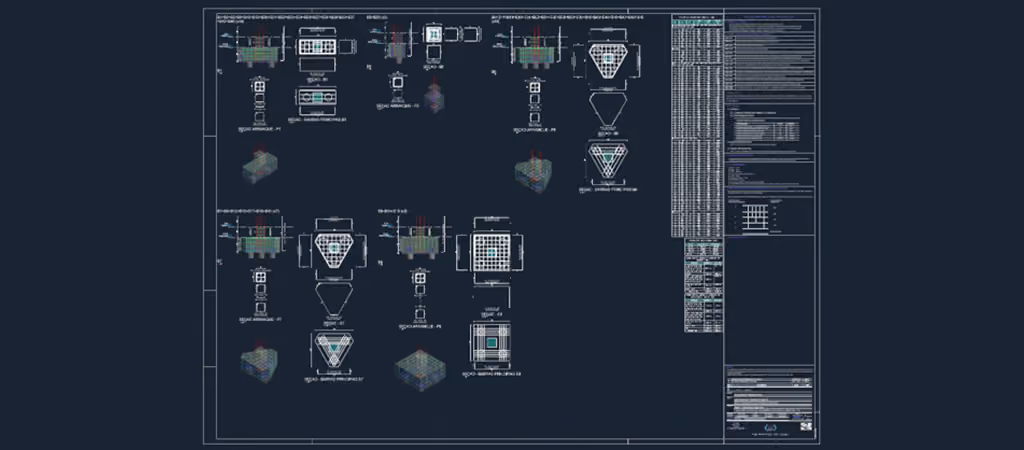

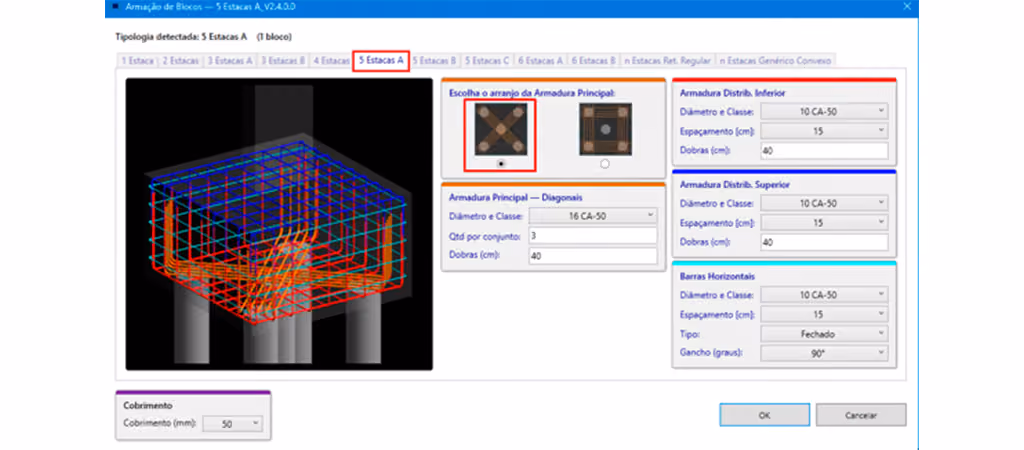

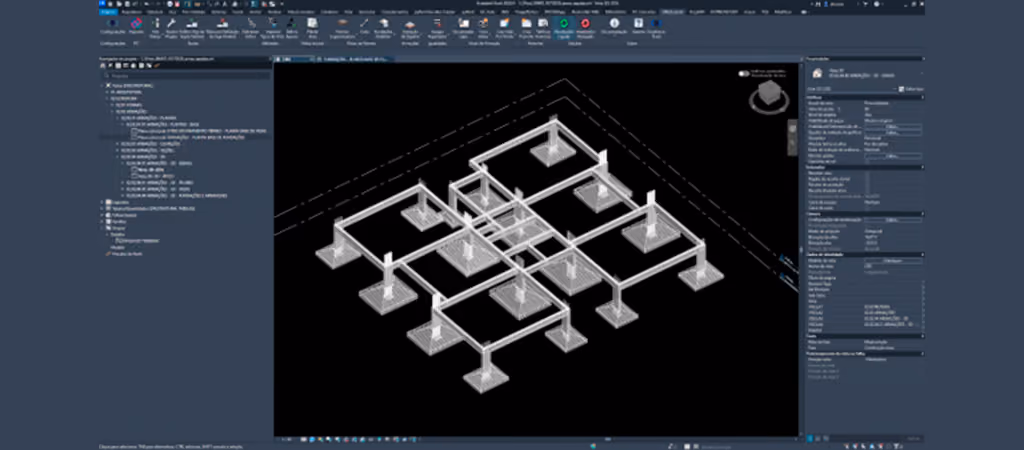

Nas fundações, o 3D esclarece a relação entre estacas, blocos, sapatas, arranques e pilares. Torna visíveis as camadas de armadura, as barras principais entre estacas, as malhas de distribuição, o confinamento, os comprimentos de espera e as regiões de maior congestionamento. Também ajuda a distinguir tipologias que podem parecer semelhantes em planta, mas possuem comportamento e montagem diferentes.

7.2 Vigas

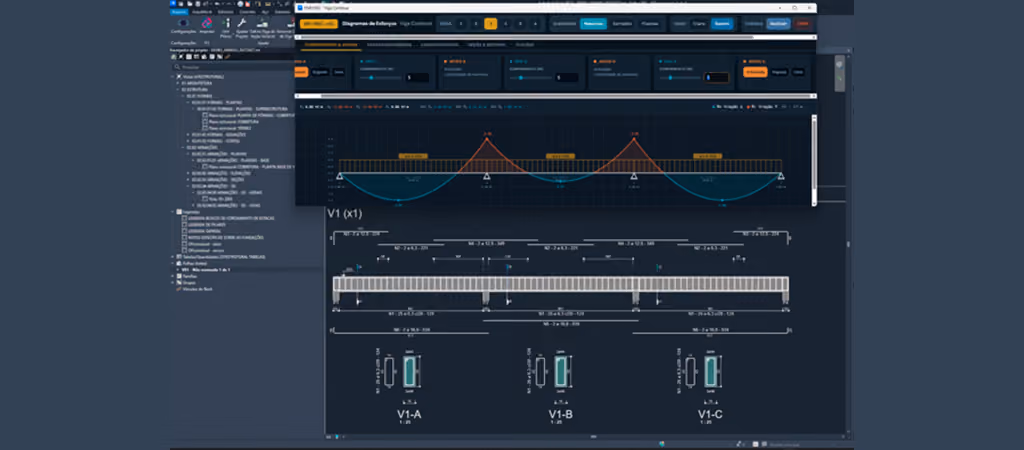

Nas vigas, a modelagem permite compreender continuidades, interrupções, ancoragens nos apoios, barras superiores e inferiores, porta-estribos, costelas e variações de espaçamento. Em vigas contínuas, o modelo ajuda a relacionar as regiões tracionadas, o arranjo longitudinal e as seções ao longo dos vãos, reduzindo incoerências entre elevação, cortes e lista de barras.

7.3 Pilares e arranques

Em pilares, ficam explícitos o número e a posição das barras longitudinais, as contenções intermediárias, os estribos, as zonas de espaçamento diferenciado, as emendas e a continuidade com os arranques. Em seções compostas ou circulares, a leitura espacial é ainda mais relevante para conferir contenção, cobrimento e possibilidade de montagem.

7.4 Lajes

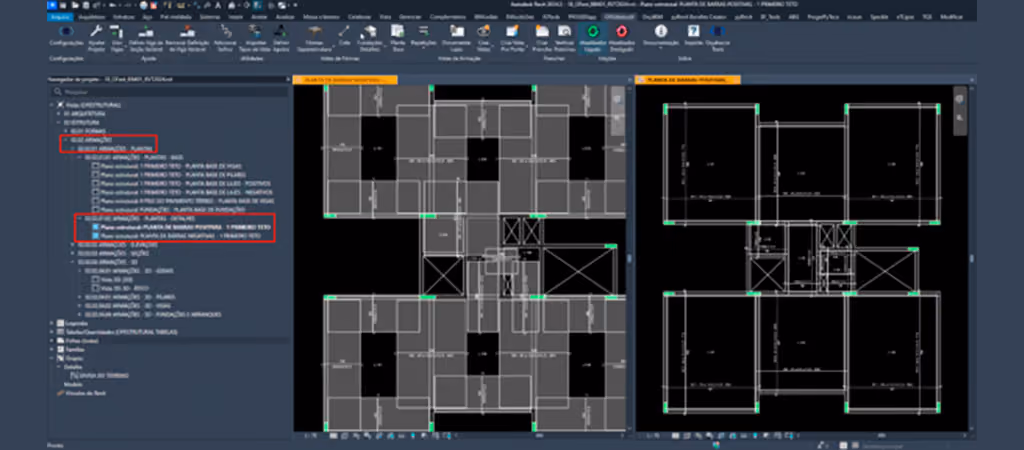

Em lajes, o desafio deixa de ser apenas representar barras positivas e negativas. O modelo pode organizar direções, faixas, reforços locais, bordas, aberturas, regiões de punção e níveis de posicionamento. A documentação derivada do modelo facilita a coerência entre plantas, chamadas, tabelas e revisões, sobretudo quando muitas áreas semelhantes precisam ser agrupadas e controladas.

8. Fabricação, logística e controle da execução

Quando o modelo alcança o nível de informação exigido pela fabricação, as barras podem ser organizadas por marcas, formas, diâmetros, comprimentos e lotes. Isso aproxima projeto, central de corte e dobra, suprimentos e equipe de montagem. A padronização de formas e a identificação de elementos repetidos favorecem produção seriada e redução de variações desnecessárias.

No canteiro, modelos acessíveis em dispositivos móveis podem complementar as pranchas para esclarecer regiões críticas, conferir a orientação de conjuntos e apoiar inspeções. O uso deve ser planejado: versão válida, acesso controlado, identificação do status da informação e treinamento das equipes são tão importantes quanto a qualidade gráfica.

A numeração automática e a divisão por partições no Revit ajudam a organizar sequências e grupos. Barras idênticas podem ser associadas a números comuns em tabelas e etiquetas, o que melhora a rastreabilidade entre modelo, documentação e produção (AUTODESK, 2020).

9. Interoperabilidade: transformar geometria em fluxo de informação

A armadura modelada gera valor máximo quando não fica confinada ao software de autoria. Seus dados precisam circular para orçamento, planejamento, BI, ambiente comum de dados, revisão, fabricação e acompanhamento. A integração pode ocorrer por conectores, APIs, planilhas estruturadas, bancos de dados ou formatos abertos, conforme o nível de informação preservado por cada fluxo.

A página institucional do OF Estrutural descreve as fôrmas e armaduras como objetos nativos do Revit e relaciona essa condição à quantificação e às dimensões 4D e 5D, além da integração com soluções de orçamento, planejamento, acompanhamento, BI e CDE. A própria Autodesk demonstra fluxos nos quais dados de modelo são associados a cronograma, custo, suprimentos e status para formar painéis de acompanhamento (OF ESTRUTURAL, 2026; AUTODESK PLATFORM SERVICES, 2026).

10. Condições para que os benefícios sejam reais

O retorno da modelagem de armaduras não nasce apenas do nível de detalhe. Um modelo excessivamente detalhado, sem objetivo de uso, pode consumir horas e ainda falhar como fonte de informação. Antes de modelar, é preciso definir para que os dados serão usados, quem será responsável por cada informação e qual nível de precisão será exigido em cada etapa.

• Definir usos BIM: documentação, quantitativo, compatibilização, 4D, 5D, fabricação ou uma combinação claramente especificada.

• Estabelecer critérios: comprimentos considerados, emendas, ganchos, dobras, barras auxiliares, tolerâncias, perdas e regras de arredondamento.

• Modelar com responsabilidade técnica: automação acelera a produção, mas não substitui o cálculo, a verificação normativa nem o julgamento do projetista.

• Controlar qualidade: conferir hospedeiros, cobrimentos, restrições, colisões, numeração, tabelas e documentação antes de emitir.

• Gerir versões: distinguir informação em desenvolvimento, compartilhada, publicada e obsoleta.

• Preservar interoperabilidade: testar o que cada exportação realmente mantém, especialmente geometria, parâmetros, identificadores e agrupamentos.

Critério de maturidade. Um bom modelo de armaduras não é o que contém o maior número de barras visíveis. É o que contém a informação necessária, na precisão adequada, com estrutura suficiente para ser verificada e reutilizada nos processos definidos para o projeto.

11. Síntese dos benefícios

• Compreensão espacial mais rápida das armaduras e de sua relação com o concreto.

• Detecção antecipada de congestionamentos, interferências e dificuldades de montagem.

• Maior coerência entre modelo, vistas, etiquetas, tabelas e pranchas.

• Quantitativos de aço baseados na geometria modelada e organizáveis por múltiplos critérios.

• Rastreabilidade do quantitativo até a barra, o conjunto e a peça estrutural.

• Integração com orçamento 5D e análise do impacto financeiro das revisões.

• Integração com planejamento 4D, lotes, sequência de montagem e acompanhamento.

• Apoio à compra, corte, dobra, transporte, estoque e controle de entrega.

• Atualização mais coordenada quando o projeto sofre modificações.

• Melhor comunicação entre projetistas, detalhadores, orçamentistas, planejadores e equipes de obra.

Conclusão

Modelar as armaduras em um projeto BIM estrutural de concreto armado significa representar o componente que efetivamente será fabricado e montado, não apenas o símbolo que o descreve. Essa mudança melhora a compreensão do projeto, amplia a capacidade de verificar construtibilidade e cria uma base mais sólida para documentação, quantitativos, orçamento, planejamento e gestão de mudanças.

O maior benefício aparece quando todos esses usos permanecem ligados à mesma fonte de informação. A barra que o engenheiro posiciona é a mesma que aparece na vista, entra na tabela, compõe o custo, integra o lote e participa da sequência de montagem. É essa continuidade — e não apenas a imagem tridimensional — que transforma a modelagem das armaduras em um ativo BIM para todo o empreendimento.

Ao mesmo tempo, o modelo deve ser tratado com rigor. Automação, parametrização e atualização associativa aumentam a eficiência, mas também propagam critérios incorretos se o processo não tiver validação. O caminho mais maduro é combinar ferramentas produtivas, padrões claros, responsabilidade técnica e controle de qualidade. Assim, o aço deixa de ser a última informação a entrar no projeto e passa a participar, desde cedo, das decisões que definem custo, prazo e possibilidade real de construir.

Referências

AUTODESK. Rebar Numbering for Schedules and Annotation. Revit Help, 2020. Acesso em: 21 ago. 2026.

AUTODESK. Rebar schedules and shop drawings in Revit. Autodesk Learn, 2024. Acesso em: 21 ago. 2026.

AUTODESK. The Evolution of BIM Dimensions: 3D, 4D, 5D & Beyond. Digital Builder, 2024. Acesso em: 21 ago. 2026.

AUTODESK. Place Rebar Bending Details on Reinforcement Drawings. Revit Help, 2024. Acesso em: 21 ago. 2026.

AUTODESK. About Rebar Constraint Types. Revit Help, 2024. Acesso em: 21 ago. 2026.

AUTODESK. Total length of rebar does not match with partial length of rebar in Revit. Autodesk Support, 2025. Acesso em: 21 ago. 2026.

AUTODESK PLATFORM SERVICES. Connecting BIM, 4D and 5D Workflows using Data Exchange with Power BI. APS Blog, 2026. Acesso em: 21 ago. 2026.

MERSCHBROCK, C.; NORDAHL-ROLFSEN, C. BIM Technology acceptance among reinforcement workers: the case of Oslo Airport’s terminal 2. Journal of Information Technology in Construction, v. 21, p. 1-12, 2016. Acesso em: 21 ago. 2026.

SAAVEDRA, R.; MELÉNDEZ, W.; GARCÉS, G. Comparative analysis of quantity take-off in concrete, steel bars and formwork in apartment buildings based on CAD and BIM methodologies. Journal of Information Technology in Construction, v. 30, p. 159-184, 2025. Acesso em: 21 ago. 2026.

OF ESTRUTURAL. Página oficial do produto. OrçaFascio, 2026. Acesso em: 21 ago. 2026.

Nota sobre as imagens: todas as figuras utilizadas neste artigo foram selecionadas exclusivamente da publicação de documentação  do OF Estrutural. As fontes web foram utilizadas apenas para pesquisa e fundamentação textual.

‍
