Estruturas de concreto armado: conceito, projeto e execução

O concreto armado está na base de praticamente toda a construção civil brasileira. Edifícios residenciais, pontes, viadutos, barragens, obras de contenção: em todos esses projetos, a mesma lógica estrutural se repete. O concreto resiste à compressão. O aço resiste à tração. Juntos, formam um sistema capaz de suportar as solicitações que nenhum dos dois materiais enfrentaria sozinho com a mesma eficiência.

Entender como esse sistema funciona vai muito além do conceito. Envolve saber dimensionar corretamente os elementos, escolher os materiais certos, respeitar as exigências normativas e garantir que a execução reflita o que o projeto especificou.

Este artigo percorre cada uma dessas etapas com profundidade técnica, do conceito aos cuidados de manutenção.

‍

O que são estruturas de concreto armado e por que funcionam

Estruturas de concreto armado são sistemas construtivos que combinam concreto e aço para resistir às solicitações mecânicas de uma edificação ou obra de infraestrutura. O princípio de funcionamento parte de uma característica fundamental de cada material: o concreto tem alta resistência à compressão, mas é frágil à tração. O aço, por sua vez, resiste bem tanto à tração quanto à flexão, mas sozinho não tem a rigidez e a massa necessárias para compor elementos estruturais volumosos.

A combinação resolve as limitações de ambos. Quando uma viga de concreto armado é carregada, a parte superior do elemento fica comprimida e a parte inferior fica tracionada. O concreto absorve a compressão. As barras de aço, posicionadas na região tracionada, absorvem a tração. O resultado é um elemento capaz de resistir à flexão com eficiência muito superior a qualquer um dos materiais atuando isoladamente.

Para que esse trabalho conjunto seja eficaz, é preciso que haja aderência entre o concreto e as barras de aço. As nervuras presentes nas barras CA-50 e CA-60, as mais comuns em estruturas de edifícios, garantem essa aderência mecânica. Sem ela, as barras escorregam dentro do concreto e o sistema perde a capacidade de transferir esforços.

A técnica do concreto armado evoluiu no Brasil desde o início do século XX e chegou a um nível de desenvolvimento normativo próprio reconhecido internacionalmente. A ABNT é o organismo responsável pela norma técnica que rege o projeto dessas estruturas no país.

Elementos estruturais em concreto armado: funções e características

Um projeto estrutural em concreto armado é composto por diferentes tipos de elementos, cada um com função específica na transmissão de cargas até as fundações.

Lajes

As lajes são elementos planos que recebem as cargas de uso dos pavimentos — pessoas, móveis, equipamentos — e as transmitem para as vigas. Podem ser maciças, nervuradas ou em sistema de laje cogumelo, apoiada diretamente sobre pilares sem vigas intermediárias. A escolha entre os sistemas depende do vão, do carregamento, da altura disponível para a estrutura e do comportamento desejado quanto a vibrações e deformações.

Vigas

As vigas recebem as cargas das lajes e as transmitem aos pilares. Trabalham predominantemente à flexão, o que exige armadura longitudinal na região tracionada e estribos para resistir ao esforço cortante. A NBR 6118 estabelece largura mínima de 12 cm para vigas, a fim de garantir espaço adequado para posicionamento das armaduras e o cobrimento correto.

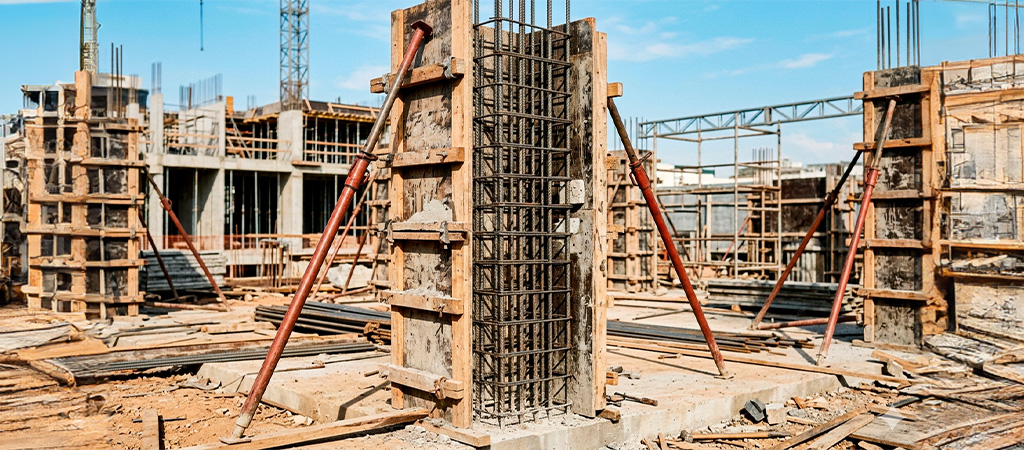

Pilares

Os pilares são os elementos verticais que recebem as cargas das vigas e as conduzem às fundações. Trabalham principalmente à compressão, mas também estão sujeitos à flexão quando fazem parte de pórticos ou quando há excentricidade de carregamento. Pilares esbeltos exigem verificação de instabilidade, um dos pontos mais críticos no dimensionamento de estruturas de múltiplos pavimentos.

Fundações

As fundações transmitem as cargas do edifício ao solo. Em concreto armado, podem ser rasas (sapatas isoladas, corridas ou radiers) ou profundas (blocos sobre estacas ou tubulões). A escolha depende da capacidade de carga do solo e das cargas da estrutura. As fundações são dimensionadas conforme a NBR 6122, que complementa a NBR 6118 nessa etapa do projeto.

Projeto de estruturas de concreto armado: o que a NBR 6118 determina

A norma de referência para o projeto de estruturas de concreto armado no Brasil é a ABNT NBR 6118, conhecida historicamente como NB-1, a primeira norma técnica brasileira publicada pela ABNT, em 1940. Ela estabelece os critérios de segurança, durabilidade e desempenho que todo projeto estrutural precisa atender, e vem sendo revisada periodicamente para incorporar avanços técnicos e alinhar-se às práticas internacionais.

Um dos parâmetros centrais do projeto é o fck, resistência característica do concreto à compressão. Ele define a classe do concreto a ser utilizado e influencia diretamente o dimensionamento dos elementos e as exigências de cobrimento. A escolha do fck depende da classe de agressividade ambiental do local da obra, que classifica o ambiente em quatro níveis, do rural praticamente seco até o industrial ou marinho altamente agressivo.

O cobrimento nominal é outro parâmetro crítico. Ele define a espessura mínima de concreto entre a face externa do estribo e a superfície do elemento. Cobrimento insuficiente expõe as armaduras à umidade e aos agentes agressivos do ambiente, iniciando processos de corrosão que comprometem a durabilidade da estrutura muito antes do fim de sua vida útil de projeto. Os valores mínimos variam conforme a classe de agressividade ambiental e o tipo de elemento estrutural.

O projeto também precisa verificar os estados-limites de utilização, que definem as condições em que a estrutura ainda funciona adequadamente para seus usuários, e os estados-limites últimos, que representam a capacidade máxima de carga antes da ruptura. Um projeto bem feito mantém a estrutura longe dos dois.

Para quem trabalha com orçamento de obras estruturais, o módulo de Orçamento de Obras da OrçaFascio integra composições do SINAPI para serviços de estrutura de concreto armado, permitindo montar planilhas com rastreabilidade técnica e compatibilidade com as referências de preço exigidas em obras públicas.

Materiais utilizados em estruturas de concreto armado

Concreto

O concreto é uma mistura de cimento Portland, água, areia e brita, com ou sem aditivos. A resistência do concreto depende da relação água/cimento, do tipo de cimento, da granulometria dos agregados e do processo de cura. Concretos usinados oferecem maior controle de dosagem e são obrigatórios em obras de maior porte ou com fck mais elevado. Concretos dosados em obra ainda são usados em estruturas de menor exigência, mas exigem controle rigoroso para garantir a qualidade do produto final.

Aço para armaduras

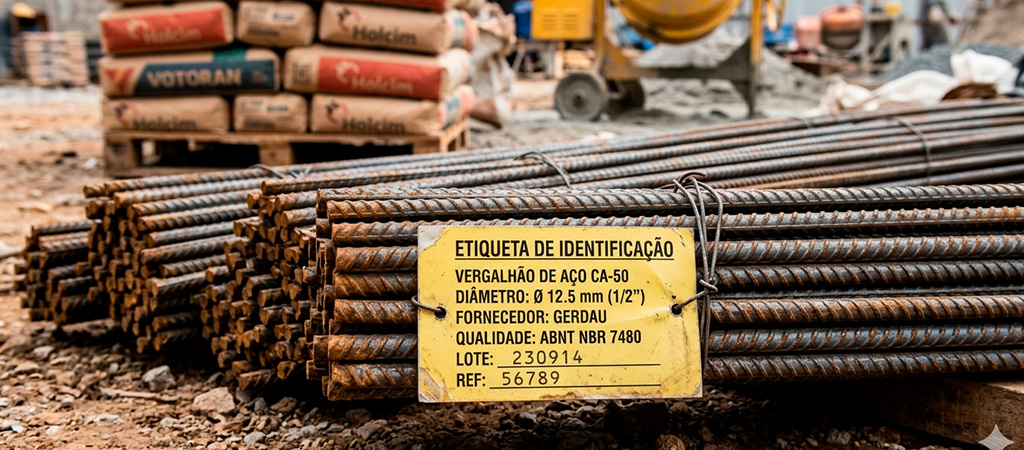

As barras de aço utilizadas como armadura passiva em estruturas de concreto armado são classificadas pela NBR 7480 nas categorias CA-25, CA-50 e CA-60, conforme a resistência característica de escoamento. O CA-50 é o mais utilizado em estruturas de edifícios, tanto para armaduras longitudinais quanto para estribos. O CA-60 é comum em lajes nervuradas e em elementos pré-moldados, principalmente na forma de telas soldadas.

Aditivos

Os aditivos modificam propriedades específicas do concreto. Plastificantes reduzem a quantidade de água necessária para atingir a trabalhabilidade desejada, melhorando a resistência sem aumentar a relação água/cimento. Retardadores de pega controlam o tempo de endurecimento em concretagens longas ou em dias quentes. Aceleradores são usados quando é necessário desforma rápida. Inibidores de corrosão protegem as armaduras em ambientes de alta agressividade.

Execução de estruturas de concreto armado: cuidados essenciais

Formas e escoramentos

As formas moldam o concreto até que ele atinja resistência suficiente para se sustentar. Formas mal executadas deformam os elementos, comprometem o cobrimento das armaduras e podem causar acidentes durante a concretagem. O escoramento precisa ser dimensionado para suportar o peso do concreto fresco, que é significativamente maior do que o do concreto endurecido, e mantido até que a resistência de desforma seja atingida.

Lançamento e adensamento do concreto

O concreto deve ser lançado o mais próximo possível de sua posição final, evitando transporte horizontal dentro da forma, que pode causar segregação dos agregados. O adensamento por vibração é essencial para eliminar vazios e garantir que o concreto envolva completamente as armaduras. Vibração insuficiente gera ninhos de concretagem. Vibração excessiva pode causar segregação.

Cura do concreto

A cura é o processo de manter a umidade e a temperatura adequadas para que o concreto desenvolva a resistência especificada em projeto. A evaporação precoce de água impede as reações de hidratação do cimento e resulta em concreto poroso, com resistência inferior ao fck especificado. A cura deve ser iniciada logo após o acabamento superficial e mantida por no mínimo sete dias em condições normais, podendo ser estendida em ambientes quentes ou ventilados.

Controle tecnológico

O controle tecnológico inclui a retirada de corpos de prova de concreto durante o lançamento, o ensaio de abatimento (slump test) para verificação da consistência e os ensaios de compressão aos 7 e 28 dias para confirmação do fck. Esses ensaios são obrigatórios em obras públicas e devem ser parte do processo em qualquer obra que exija rastreabilidade da qualidade estrutural.

Patologias em estruturas de concreto armado

As patologias mais comuns em estruturas de concreto armado têm origem em falhas de projeto, de execução ou de manutenção. Conhecê-las é fundamental para quem projeta, executa ou fiscaliza obras.

A corrosão das armaduras é a patologia de maior impacto na durabilidade das estruturas. Ela ocorre quando agentes agressivos, principalmente cloretos e dióxido de carbono, penetram no concreto e atingem as barras de aço. A carbonatação do concreto, que reduz o pH do meio e destrói a camada passivadora do aço, é um mecanismo de corrosão comum em estruturas urbanas expostas à poluição atmosférica. Cobrimento insuficiente é a principal causa facilitadora.

As fissuras podem ter origem estrutural ou não estrutural. Fissuras de flexão, cortante ou punção indicam solicitações excessivas ou dimensionamento inadequado. Fissuras de retração ocorrem durante a cura e são mais comuns em lajes e paredes de concreto. Fissuras mapeadas geralmente indicam reação álcali-agregado ou retração por secagem. A análise do padrão de fissuração é o primeiro passo para identificar a origem e definir o tratamento adequado.

Desplacamentos superficiais, eflorescências e manchas de ferrugem são sinais visíveis de patologias em estágio avançado. Identificar e tratar no início é sempre mais eficiente do que intervir após danos estruturais instalados. A ABECE publica materiais técnicos e orientações sobre diagnóstico e reparo de estruturas de concreto armado que são referência para engenheiros estruturais no Brasil.

Manutenção de estruturas de concreto armado

A vida útil de projeto de uma estrutura de concreto armado é definida ainda na fase de projeto, e pode variar de 25 anos para estruturas temporárias a mais de 50 anos para edificações convencionais e infraestrutura. Atingir esse prazo exige manutenção sistemática, não apenas intervenções corretivas após o aparecimento de danos.

A inspeção periódica é o instrumento central da manutenção preventiva. Ela deve incluir avaliação visual de superfícies, identificação de fissuras, verificação de drenos e juntas de dilatação e, em estruturas mais críticas, ensaios não destrutivos como ultrassom, esclerometria e potencial de corrosão das armaduras.

Quando identificados danos, o reparo precisa ser tecnicamente fundamentado. Fissuras passivas são tratadas com injeção de epóxi ou selantes flexíveis, conforme a natureza e a atividade da fissura. Fissuras ativas, que ainda se movimentam, exigem selantes compatíveis com deformação. Regiões com corrosão das armaduras exposta exigem remoção do concreto deteriorado, tratamento das barras e reconstituição com argamassas de reparo compatíveis com o substrato. Aplicar reparo sem tratar a causa da patologia resulta em reincidência do problema.

Conclusão

Estruturas de concreto armado são o resultado de um sistema técnico preciso, onde cada decisão de projeto, cada detalhe executivo e cada cuidado de manutenção tem impacto direto na segurança e na durabilidade da obra.

A NBR 6118 é o instrumento normativo que organiza esse sistema no Brasil, mas o que garante a qualidade de uma estrutura é a competência de quem interpreta e aplica suas exigências na realidade de cada projeto.

Para engenheiros, orçamentistas e gestores de obras, dominar os fundamentos das estruturas de concreto armado é condição para tomar decisões técnicas mais seguras, especificar melhor, orçar com mais precisão e fiscalizar com mais efetividade. Consulte sempre a versão vigente da norma no site da ABNT e mantenha-se atualizado sobre as revisões periódicas da NBR 6118.

‍
